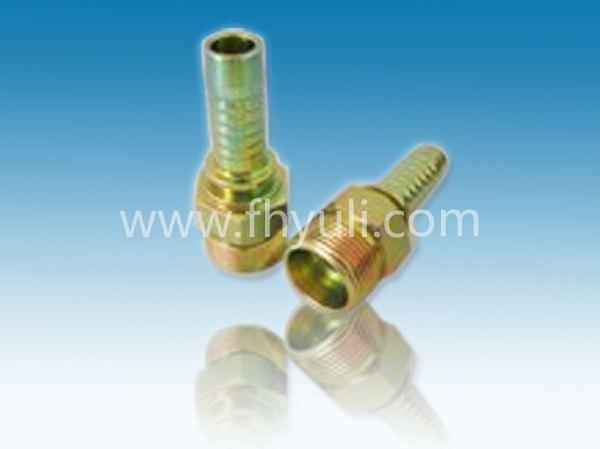

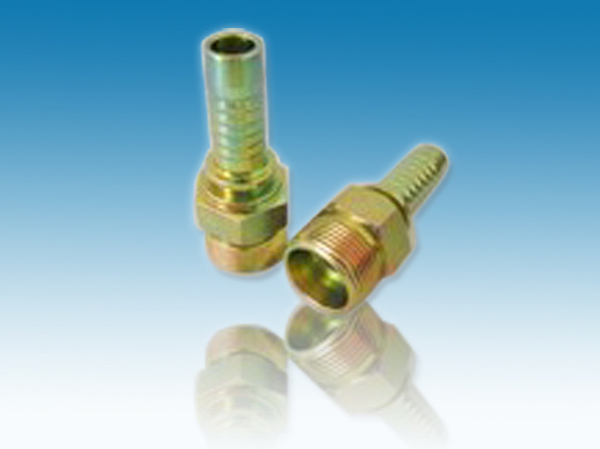

【產品名稱】 液壓芯子10411系列
【所屬分類】 液壓膠管芯子 【產品型號】 10411 【產品品牌】 寧吉羽立 NJ 【生產廠家】 寧波市寧吉羽立流體設備有限公司
產品詳情
| 品牌： | NJ |
| 型號： | 10411 |
| 材質： | 碳鋼 |
| 規格： | 直管芯子 |
| 加工定制 | 是 |
| 適用范圍： | 機械設備 |
| 螺紋類型 | 公制螺紋 |
| 鏈接方式 | 螺紋，尾部扣壓 |

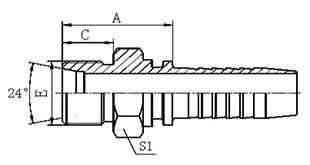

 | 10411 公制外螺紋24°內錐面輕系列 METRIC MALE 24° CONE SEAT L.T.DIN 3853 |
| 代 號 | 螺 紋 E | 膠 管 HOSE BORE | 管子外徑 | 尺 寸 DIMENSIONS | |||
| PART NO. | THREAD E | 公稱內徑 DN | 標號 DASH | TUBE O.D. | A | C | S1 |
| 10411-12-04 | M12X1.5 | 6 | 4 | 6 | 20.5 | 10 | 12 |
| 10411-14-04 | M14X1.5 | 6 | 4 | 8 | 20.5 | 10 | 14 |
| 10411-14-05 | M14X1.5 | 8 | 5 | 8 | 21.5 | 10 | 14 |
| 10411-16-04 | M16X1.5 | 6 | 4 | 10 | 22.5 | 11 | 17 |
| 10411-16-05 | M16X1.5 | 8 | 5 | 10 | 22.5 | 11 | 17 |
| 10411-16-06 | M16X1.5 | 10 | 6 | 10 | 22.5 | 11 | 17 |
| 10411-18-05 | M18X1.5 | 8 | 5 | 12 | 23.5 | 11 | 19 |
| 10411-18-06 | M18X1.5 | 10 | 6 | 12 | 21.5 | 11 | 19 |
| 10411-22-06 | M22X1.5 | 10 | 6 | 15 | 24.5 | 12 | 24 |
| 10411-22-08 | M22X1.5 | 12 | 8 | 15 | 26 | 12 | 24 |
| 10411-26-08 | M26X1.5 | 12 | 8 | 18 | 26.5 | 12 | 27 |
| 10411-26-10 | M26X1.5 | 16 | 10 | 18 | 27 | 12 | 27 |
| 10411-27-10 | M27X1.5 | 16 | 10 | 18 | 32 | 14 | 30 |
| 10411-30-10 | M30X2 | 16 | 10 | 22 | 29 | 14 | 32 |
| 10411-30-12 | M30X2 | 20 | 12 | 22 | 29 | 14 | 32 |
| 10411-36-16 | M36X2 | 25 | 16 | 28 | 31.5 | 14 | 38 |
| 10411-45-20 | M45X2 | 32 | 20 | 35 | 36 | 16 | 46 |
| 10411-52-24 | M52X2 | 40 | 24 | 42 | 38 | 16 | 55 |
