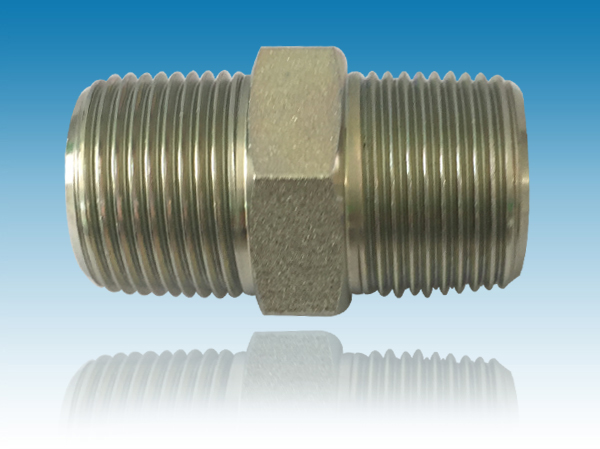

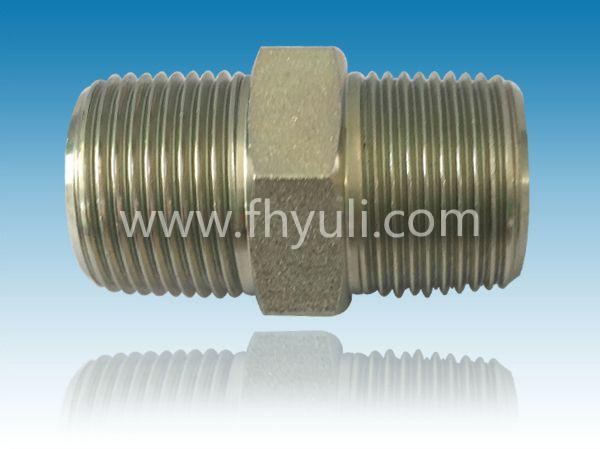

【產品名稱】 英制椎管螺紋接頭 1T-SP系列
【所屬分類】 英制螺紋接頭 【產品型號】 1T-SP 【產品品牌】 寧吉羽立 NJ 【生產廠家】 寧波市寧吉羽立流體設備有限公司
產品詳情
| 品牌： | NJ |
| 型號： | 1T-SP |
| 材質： | 碳鋼 |
| 規格： | 直管接頭 |
| 加工定制 | 是 |
| 適用范圍： | 機械設備 |
| 螺紋類型： | 英制螺紋 |
| 鏈接方式 | 螺紋 |
| PART NO | THREAD | DIMENSIONS | ||||
| E | F | A | B | L | S1 | |
| 1T-02SP | R1/8"X28 | R1/8"X28 | 10 | 10 | 26 | 12 |
| 1T-02-04SP | R1/8"X28 | R1/4"X19 | 10 | 14.5 | 30.5 | 14 |
| 1T-02-06SP | R1/8"X28 | R3/8"X19 | 10 | 15 | 31 | 17 |
| 1T-04SP | R1/4"X19 | R1/4"X19 | 14.5 | 14.5 | 34 | 14 |
| 1T-04-06SP | R1/4"X19 | R3/8"X19 | 14.5 | 15 | 35 | 17 |
| 1T-04-08SP | R1/4"X19 | R1/2"X14 | 15 | 20 | 43 | 22 |
| 1T-06SP | R3/8"X19 | R3/8"X19 | 15 | 15 | 36 | 17 |
| 1T-06-08SP | R3/8"X19 | R1/2"X14 | 15 | 20 | 43 | 22 |
| 1T-08SP | R1/2"X14 | R1/2"X14 | 20 | 20 | 46 | 22 |
| 1T-08-12SP | R1/2"X14 | R3/4"X14 | 20 | 20 | 48 | 27 |
| 1T-12SP | R3/4"X14 | R3/4"X14 | 20 | 20 | 48 | 27 |
| 1T-12-16SP | R3/4"X14 | R1"X11 | 20 | 25.5 | 55.5 | 36 |
| 1T-16SP | R1"X11 | R1"X11 | 25.5 | 25.5 | 61 | 36 |
| 1T-16-20SP | R1"X11 | R1.1/4"X11 | 25.5 | 26.5 | 64.5 | 46 |
| 1T-20SP | R1.1/4"X11 | R1.1/4"X11 | 26.5 | 26.5 | 65.5 | 46 |
| 1T-20-24SP | R1.1/4"X11 | R1.1/2"X11 | 26.5 | 26.5 | 67 | 50 |
| 1T-24SP | R1.1/2"X11 | R1.1/2"X11 | 26.5 | 26.5 | 67 | 50 |
| 1T-24-32SP | R1.1/2"X11 | R2"X11 | 26.5 | 30 | 71.5 | 65 |
| 1T-32SP | R2"X11 | R2"X11 | 30 | 30 | 75 | 65 |
