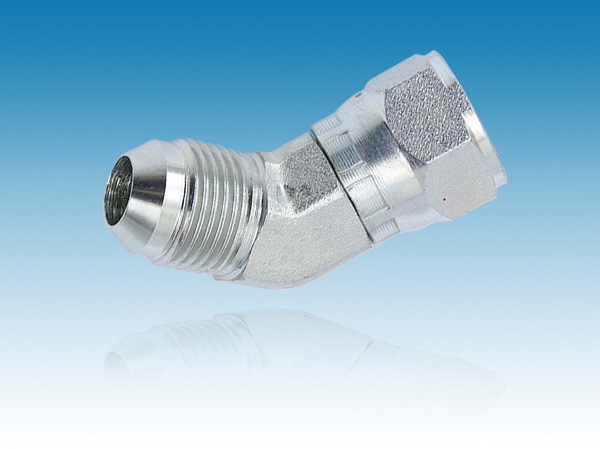

【產品名稱】 美制JIC螺紋37°彎管接頭 6502系列
【所屬分類】 美制JIC螺紋37°接頭 【產品型號】 6502 【產品品牌】 寧吉羽立 NJ 【生產廠家】 寧波市寧吉羽立流體設備有限公司
產品詳情
| 品牌： | NJ |
| 型號： | 6502 |
| 材質： | 碳鋼 |
| 規格： | 45度彎頭 |
| 加工定制 | 是 |
| 適用范圍： | 機械設備 |
| 螺紋類型： | 直螺紋（UN) |
| 鏈接方式 | 螺紋 |
| Product ID | Description | TUBE O.D. | B1 SAE 37 | B2 SAE 37 | B1 DRILL | B2 DRILL | M2 LGTH | M LGTH | M6 LGTH | C HEX | Y FLATS |
| 6502-04-04-FG | 04MJ-04FJS 45° Elb Forg | 1/4 | 7/16-20 | 7/16-20 | 0.172 | 0.172 | 0.72 | 0.59 | 0.94 | 0.563 | 0.438 |
| 6502-05-05-FG | 05MJ-05FJS 45° Elb Forg | 5/16 | 1/2-20 | 1/2-20 | 0.234 | 0.234 | 0.77 | 0.62 | 1.00 | 0.625 | 0.562 |
| 6502-06-06-FG | 06MJ-06FJS 45° Elb Forg | 3/8 | 9/16-18 | 9/16-18 | 0.297 | 0.297 | 0.83 | 0.82 | 1.12 | 0.688 | 0.562 |
| 6502-08-08-FG | 08MJ-08FJS 45° Elb Forg | 1/2 | 3/4-16 | 3/4-16 | 0.391 | 0.391 | 0.98 | 0.85 | 1.28 | 0.875 | 0.750 |
| 6502-10-08-FG | 10MJ-08FJS 45° FORGED 1 | 5/8 | 7/8-14 | 3/4-16 | 0.484 | 0.391 | 1.11 | 0.91 | 1.34 | 0.875 | 0.875 |
| 6502-10-10-FG | 10MJ-10FJS 45° Elb Forg | 5/8 | 7/8-14 | 7/8-14 | 0.484 | 0.484 | 1.11 | 0.94 | 1.44 | 1.000 | 0.875 |
| 6502-12-12-FG | 12MJ-12FJS 45° Elb Forg | 3/4 | 1-1/16-12 | 1-1/16-12 | 0.609 | 0.609 | 1.28 | 0.93 | 1.50 | 1.250 | 1.062 |
| 6502-14-14-FG | 14MJ-14FJS 45° Elb Forg | 7/8 | 1-3/16-12 | 1-3/16-12 | 0.719 | 0.719 | 1.45 | 1.04 | 1.62 | 1.375 | 1.312 |
| 6502-16-12-FG | MJ-FJS 45° | 1 | 1-5/16-12 | 1-1/16-12 | 0.844 | 0.609 | 1.47 | 1.18 | 1.70 | 1.250 | 1.312 |
| 6502-16-16-FG | 16MJ-16FJS 45° Elb Forg | 1 | 1-5/16-12 | 1-5/16-12 | 0.844 | 0.844 | 1.47 | 1.15 | 1.75 | 1.500 | 1.312 |
| 6502-20-20-FG | 20MJ-20FJS 45°Elb Forg | 1 1/4 | 1-5/8-12 | 1-5/8-12 | 1.078 | 1.078 | 1.59 | 1.39 | 2.03 | 2.000 | 1.625 |
| 6502-24-24-FG | 24MJ-24FJS 45° Elb Forg | 1 1/2 | 1-7/8-12 | 1-7/8-12 | 1.312 | 1.312 | 1.78 | 1.53 | 2.25 | 2.250 | 1.875 |
| 6502-32-32-FG | 32MJ-32FJS 45° Elb Forg | 2 | 2-1/2-12 | 2-1/2-12 | 1.781 | 1.781 | 2.22 | 1.96 | 2.91 | 2.875 | 2.500 |
