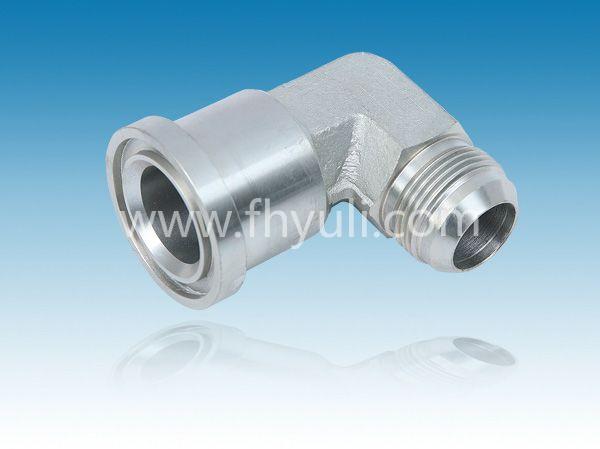

【產品名稱】 液壓法蘭接頭 1704系列
【所屬分類】 液壓法蘭接頭 【產品型號】 1704 【產品品牌】 寧吉羽立 NJ 【生產廠家】 寧波市寧吉羽立流體設備有限公司
產品詳情
| 品牌： | NJ |
| 型號： | 1704 |
| 材質： | 碳鋼 |
| 規格： | 90度彎頭 |
| 加工定制 | 是 |
| 適用范圍： | 機械設備 |
| 螺紋類型： | 錐螺紋 |
| 鏈接方式 | 螺紋 |
| PART NO | TUBE OD | FLANGE SIZE | THREAD | LGTH | HEX | |
| B | L1 | L2 | H | |||
| 1704-08-08 | 1/2 | 1/2 | 3/4-16 | 1.520 | 2.050 | 7/8 |
| 1704-08-12 | 1/2 | 3/4 | 3/4-16 | 1.66 | 2.13 | 1-1/16 |
| 1704-12-12 | 3/4 | 3/4 | 1-1/16-12 | 1.66 | 2.13 | 1-1/16 |
| 1704-12-16 | 3/4 | 1 | 1-1/16-12 | 1.81 | 2.37 | 1-5/16 |
| 1704-12-20 | 3/4 | 1-1/4 | 1-1/16-12 | 1.97 | 2.62 | 1-5/16 |
| 1704-12-24 | 3/4 | 1-1/2 | 1-1/16-12 | 2.2 | 3.15 | 1-5/8 |
| 1704-16-12 | 1 | 3/4 | 1-5/16-12 | 1.66 | 2.13 | 1-5/16 |
| 1704-16-16 | 1 | 1 | 1-5/16-12 | 2.02 | 2.37 | 1-5/16 |
| 1704-16-20 | 1 | 1-1/4 | 1-5/16-12 | 2.06 | 2.62 | 1-5/16 |
| 1704-16-24 | 1 | 1-1/2 | 1-5/16-12 | 2.37 | 3.12 | 1-7/8 |
| 1704-20-16 | 1-1/4 | 1 | 1-5/8-12 | 1.9 | 2.37 | 1-5/8 |
| 1704-20-20 | 1-1/4 | 1-1/4 | 1-5/8-12 | 2.06 | 2.62 | 1-5/8 |
| 1704-20-24 | 1-1/4 | 1-1/2 | 1-5/8-12 | 2.33 | 3.15 | 1-5/8 |
| 1704-24-20 | 1-1/2 | 1-1/4 | 1-7/8-12 | 2.19 | 2.62 | 1-7/8 |
| 1704-24-24 | 1-1/2 | 1-1/2 | 1-7/8-12 | 2.33 | 3.15 | 1-7/8 |
| 1704-24-32 | 1-1/2 | 2 | 1-7/8-12 | 3.06 | 4.25 | 1-7/8 |
| 1704-32-24 | 2 | 1-1/2 | 2-1/2-12 | 3.06 | 4.25 | 2-1/2 |
| 1704-32-32 | 2 | 2 | 2-1/2-12 | 3.06 | 4.25 | 2-1/2 |
